图表说明

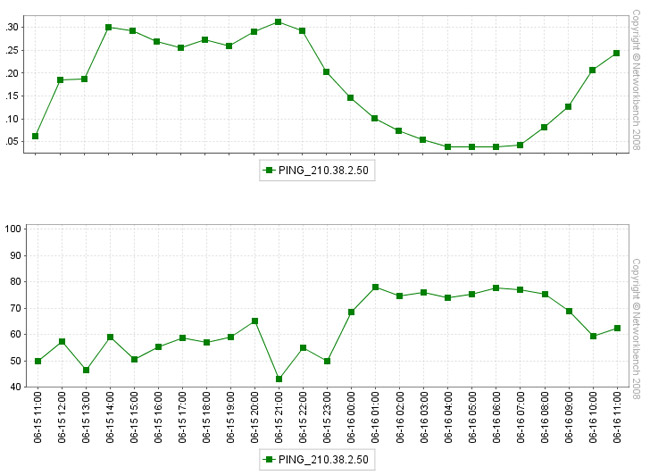

查看某一监测任务的PING延时及丢包率，只有监测任务的任务选项设置成PING，才能通过此图查看；可生成两个图，一个为“延时曲线图”显示的是Ping延时情况，另一个为“丢包率曲线图”显示的是Ping丢包率情况；该图可选择多个类型为Ping的监测任务进行对比。
图表示例
图表条件
时间范围选项 时间匹配模式选项 时间粒度选项 性能/可用性选项 城市选项 运营商选项
按性能过滤 监测节点IP/ID过滤 目标主机IP过滤 监测节点排除选项 按区间监测点大小舍弃数据
图表提示
时间：该点表示的实际监测时间阶段。
延时(毫秒)：该点的平均延时。
丢包率(%)：该点的丢包率。
监测点数：该点代表的数据点总数量。
成功点数：该点代表的数据点成功数量。
错误点数：该点代表的数据点失败数量。
图表钻取
钻取一：当图中点的时间间隔大于30分钟且大于其监测频率时，钻取后再次到本图。
钻取二：当图中点的时间间隔小于等于30分钟或其监测频率时，钻取到“散点图”。监测数据
时间：时间阶段列表。
延时(毫秒)：每一个时间阶段的平均延时。
丢包率(%)：每一个时间阶段的平均丢包率。
监测点数：每一个时间阶段内的数据点总数量。
导出功能
输出PDF：将本页面内的图表及监测数据导出并生成PDF文件。
导出Excel：将本面内的数据导出并生成Excel文件。图表说明

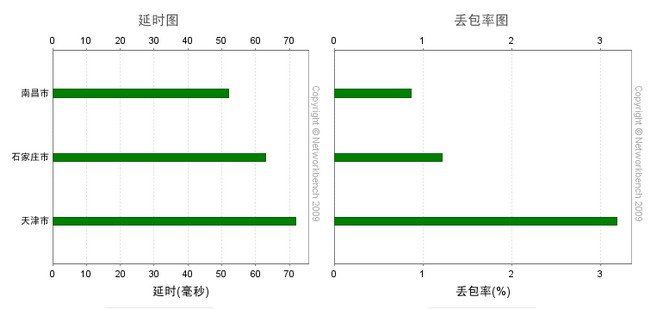

查看某一监测任务在不同城市的PING延时及丢包率，只有监测任务的任务选项设置成PING，才能通过此图查看；可生成两个图，一个为“城市延时图”显示的是延时情况，另一个为“城市丢包率图”显示的是丢包率情况；该图可选择多个类型为Ping的监测任务进行对比。
图表示例
图表条件
时间范围选项 时间匹配模式选项 性能/可用性选项 城市选项 运营商选项
按性能过滤 监测节点IP/ID过滤 目标主机IP过滤 监测节点排除选项 按区间监测点大小舍弃数据
图表提示
城市：该点对应的城市。
延时(毫秒)：该点的平均Ping延时。
丢包率(%)：该点的丢包率，成功点数/监测点数*100。
监测点数：该点代表的数据点总数量。
成功点数：该点代表的数据点成功数量。
错误点数：该点代表的数据点失败数量。
图表钻取
钻取到“延时曲线图”。
监测数据
城市：城市列表。
延时(毫秒)：每一城市的平均Ping延时。
丢包率(%)：每一城市的平均丢包率。
监测点数：每一城市的数据点总数量。
导出功能
输出PDF：将本页面内的图表及监测数据导出并生成PDF文件。
导出Excel：将本面内的数据导出并生成Excel文件。图表说明

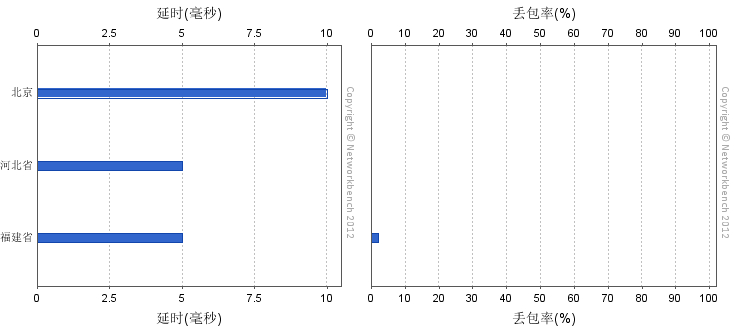

查看某一监测任务在不同省份的PING延时及丢包率，只有监测任务的任务选项设置成PING，才能通过此图查看；可生成两个图，一个为“省份延时图”显示的是延时情况，另一个为“省份丢包率图”显示的是丢包率情况；该图可选择多个类型为Ping的监测任务进行对比。
图表示例
图表条件
时间范围选项 时间匹配模式选项 性能/可用性选项 城市选项 运营商选项
按性能过滤 监测节点IP/ID过滤 目标主机IP过滤 监测节点排除选项 按区间监测点大小舍弃数据
图表提示
省份：该点对应的省份。
延时(毫秒)：该点的平均Ping延时。
丢包率(%)：该点的丢包率，成功点数/监测点数*100。
监测点数：该点代表的数据点总数量。
成功点数：该点代表的数据点成功数量。
错误点数：该点代表的数据点失败数量。
图表钻取
钻取到“延时曲线图”。
监测数据
省份：省份列表。
延时(毫秒)：每一省份的平均Ping延时。
丢包率(%)：每一省份的平均丢包率。
监测点数：每一城市的数据点总数量。
导出功能
输出PDF：将本页面内的图表及监测数据导出并生成PDF文件。
导出Excel：将本面内的数据导出并生成Excel文件。图表说明

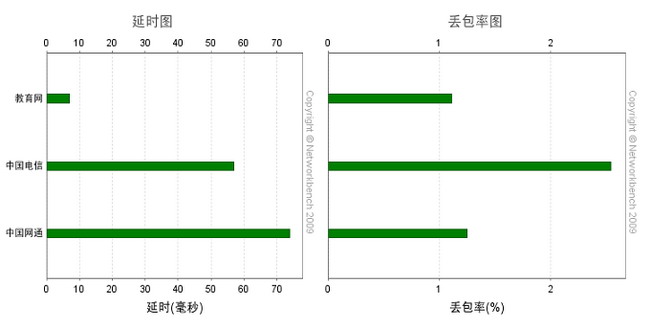

查看某一监测任务在不同运营商的PING延时及丢包率，只有监测任务的任务选项设置成PING，才能通过此图查看；可生成两个图，一个为“运营商延时图”显示的是延时情况，另一个为“运营商丢包率图”显示的是丢包率情况；该图可选择多个监测任务进行对比。
图表示例
图表条件
时间范围选项 时间匹配模式选项 性能/可用性选项 城市选项 运营商选项
按性能过滤 监测节点IP/ID过滤 目标主机IP过滤 监测节点排除选项 按区间监测点大小舍弃数据
图表提示
运营商：该点对应的运营商。
延时(毫秒)：该点的平均Ping延时。
丢包率(%)：该点的丢包率，成功点数/监测点数*100。
监测点数：该点代表的数据点总数量。
成功点数：该点代表的数据点成功数量。
错误点数：该点代表的数据点失败数量。
图表钻取
钻取到“延时曲线图”。
监测数据
运营商：运营商列表。
延时(毫秒)：每一运营商的平均Ping延时。
丢包率(%)：每一运营商的平均丢包率。
监测点数：每一运营商的数据点总数量。导出功能
输出PDF：将本页面内的图表及监测数据导出并生成PDF文件。
导出Excel：将本面内的数据导出并生成Excel文件。
