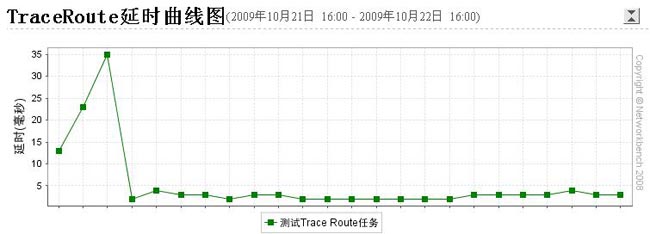

TraceRoute延时曲线图

图表说明

查看某一监测任务的TraceRoute，只有监测任务的任务选项设置成TraceRoute，才能通过此图查看；该图可选择多个类型为TraceRoute的监测任务进行对比。

图表示例

图表条件

时间范围选项 时间匹配模式选项  时间粒度选项 性能/可用性选项  城市选项 运营商选项

图表提示

时间：该点表示的实际监测时间阶段。
延时(毫秒)：该点的平均TraceRoute延时。
监测点数：该点代表的数据点总数量。
成功点数：该点代表的数据点成功数量。

图表钻取

钻取一：当图中点的时间间隔大于30分钟且大于其监测频率时，钻取后再次到本图。
钻取二：当图中点的时间间隔小于等于30分钟或其监测频率时，钻取到“散点图”。

监测数据

时间：该点表示的实际监测时间阶段。
延时(毫秒)：该点的平均TraceRoute延时。
监测点数：该点代表的数据点总数量。
成功点数：该点代表的数据点成功数量。

导出功能

输出PDF：将本页面内的图表及监测数据导出并生成PDF文件。
导出Excel：将本面内的数据导出并生成Excel文件。

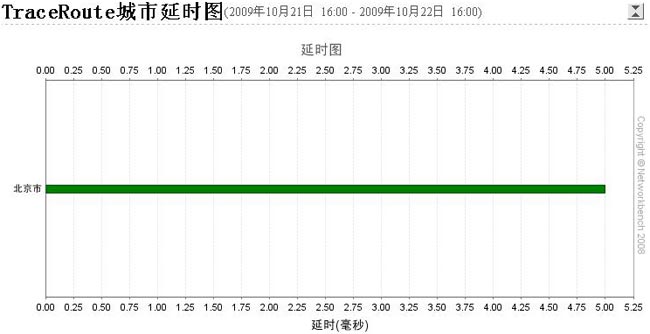

TraceRoute城市延时图

图表说明

查看某一监测任务在不同城市的TraceRoute延时，只有监测任务的任务选项设置成TraceRoute，才能通过此图查看；该图可选择多个类型为TraceRoute的监测任务进行对比。

图表示例

图表条件

时间范围选项 时间匹配模式选项  性能/可用性选项  城市选项 运营商选项

图表提示

城市：该点对应的城市。
延时(毫秒)：该点的平均TraceRoute延时。
监测点数：该点代表的数据点总数量。
成功点数：该点代表的数据点成功数量。

图表钻取

钻取到“TraceRoute延时曲线图”。

监测数据

城市：城市列表。
延时(毫秒)：该点的平均TraceRoute延时。
监测点数：该点代表的数据点总数量。
成功点数：该点代表的数据点成功数量。

导出功能

输出PDF：将本页面内的图表及监测数据导出并生成PDF文件。
导出Excel：将本面内的数据导出并生成Excel文件。

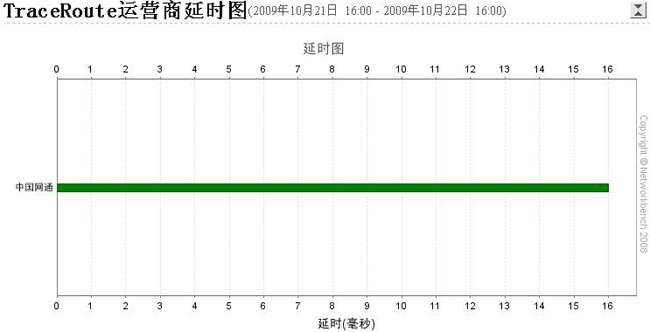

TraceRoute运营商延时图

图表说明

查看某一监测任务在不同运营商的TraceRoute延时，只有监测任务的任务选项设置成TraceRoute，才能通过此图查看；该图可选择多个监测任务进行对比。

图表示例

图表条件

时间范围选项 时间匹配模式选项  性能/可用性选项  城市选项 运营商选项

图表提示

运营商：该点对应的运营商。
延时(毫秒)：该点的平均TraceRoute延时。
监测点数：该点代表的数据点总数量。
成功点数：该点代表的数据点成功数量。

图表钻取

钻取到“TraceRoute延时曲线图”。

监测数据

运营商：运营商列表。
延时(毫秒)：该点的平均TraceRoute延时。
监测点数：该点代表的数据点总数量。
成功点数：该点代表的数据点成功数量。

导出功能

输出PDF：将本页面内的图表及监测数据导出并生成PDF文件。
导出Excel：将本面内的数据导出并生成Excel文件。

TraceRoute网络图

图表说明

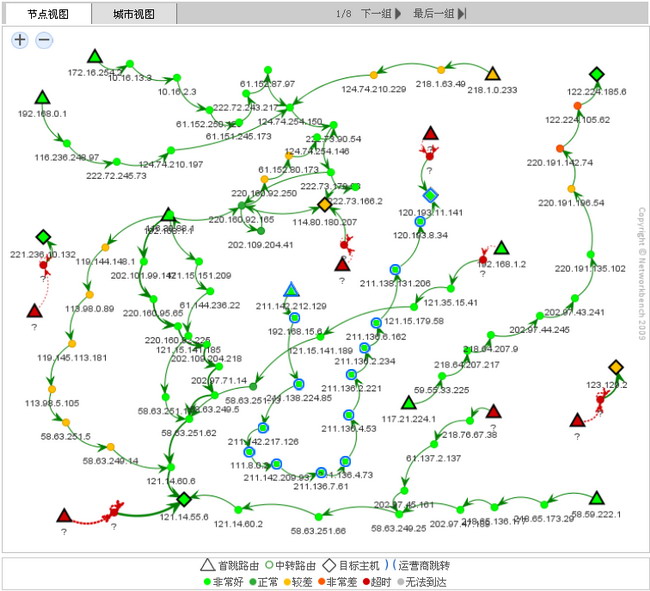

查看在一段时间内对某一监测任务执行trace route监测的过程中，监测节点trace route至该监测任务的主机经过的路由节点的网络图。TraceRoute路由网络图对监测时段内所有trace route选路过程中相同的路由（按IP识别）做合并处理，合并后的节点形成一个由所有trace route路径所组成的路由网络，经过次数最多的前三条路径会依次加粗线条显示。

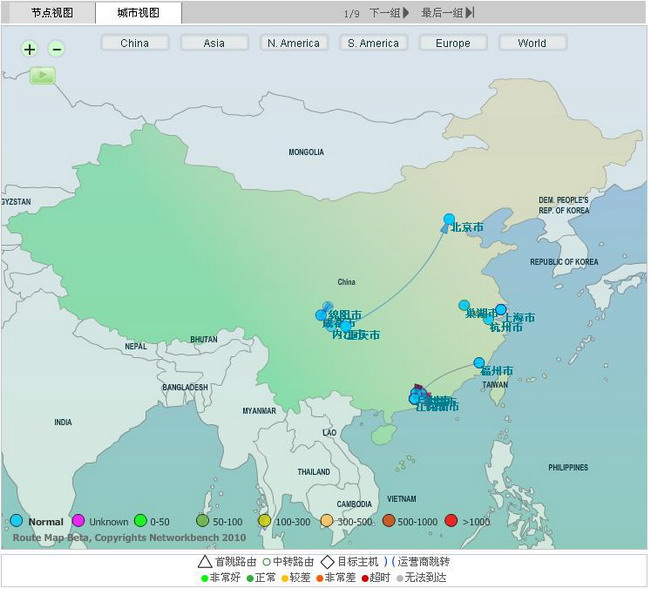

TraceRoute网络图也可切换为城市视图，即将路由节点按城市合并，形成由所有trace route路径所经过城市的网络图。
只有监测任务的任务选项设置成TraceRoute，才能通过此图查看。

图表示例

图表条件

时间范围选项 时间匹配模式选项  城市选项 运营商选项  Traceroute选项

图表提示

路由IP：Trace route路由节点的IP。
经过次数：经过该路由节点的次数。
状态：标识该路由节点的状态：非常好、正常、较差、非常差、超时或无法到达。使用不同的填充颜色标识。
(注：由于图中的路由节点是对多次trace route监测做合并处理后的节点，因此，此处提示的状态也是对多次trace route监测的单点状态做统计处理后的状态值。)

监测数据

按Trace route目标主机及路径显示数据。
路由IP：Trace route路由节点的IP。
城市/运营商：Trace route路由节点的IP所对应的城市/运营商。
状态：标识该路由节点的状态：非常好、正常、较差、非常差、超时或无法到达。使用不同的填充颜色标识。
(注：由于图中的路由节点是对多次trace route监测做合并处理后的节点，因此，此处提示的状态也是对多次trace route监测的单点状态做统计处理后的状态值。)

导出功能

输出PDF：将本页面内的图表及监测数据导出并生成PDF文件。
导出Excel：将本面内的数据导出并生成Excel文件。

其它操作

显示下一组/上一组路由：当在“高级选项”中的“Traceroute选项中”选中“当图中节点数超过N时自动分组显示路由”选项时，当图中节点数超过该值时，TraceRoute路径将按经过次数分组显示，经过次数较多的路径将优先显示在前面的分组。点击“下一组/上一组”查看更多路径。
放大/缩小/移动：当节点数较多时，可点击放大(+)/缩小(-)按钮或滑动鼠标滚轮可将将图片放大/缩小，以获得更佳的显示效果。放大/缩小操作可与移动操作配合使用。
动画播放当前路径：鼠标在节点处悬停可动画播放并标识经过当前节点的路径。
导出Excel：将本面内的数据导出并生成Excel文件。
